アルミ複合加工（ブロック・ベアリング）

こちらの製品はA5052材を使用した、半導体業界向けの製品です。生産ロットは50と、中ロット対応の製品になっております。
リピート品として社内で何度も製作している製品の為、製作効率を上げる改善を都度行ってきました。

＜当初工程＞
マシニングセンタにてキリ材から形状を削り出し、くわえ直して裏面(初工程の噛み代)を除去。その後段差部への穴加工。最終工程にてトルクレンチを使用し、歪みに気を付けて穴公差仕上げ（穴径仕上げ+穴位置端面より±0.01の仕上げ）。
＜最新工程＞
複合旋盤にて、丸材から形状+公差部の仕上げ加工を行い、突っ切り加工後、フライス加工機にて突っ切り面の仕上げ。

当初工程では3軸マシニングセンタにて4工程かかっていたものを、複合旋盤を活用することで2工程に短縮いたしました。
このように当社では、機械のスペックを最大限に活用し、効率よく製造する方法を常に模索しております。
3軸機のみならず、多軸機での加工も得意としておりますので、何かお困りごと等ございましたらお気軽にご相談ください。

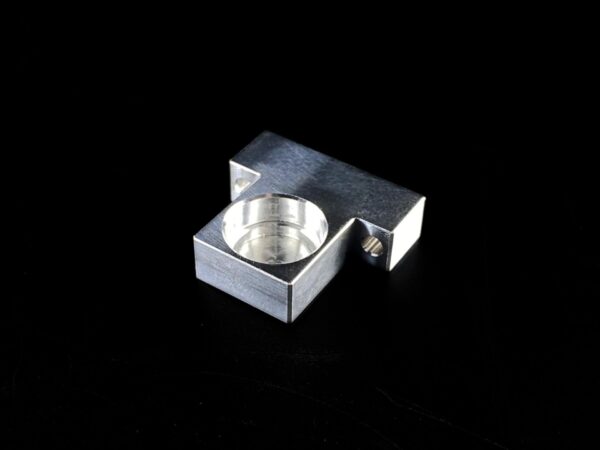

写真は試作時のものですが量産時、お客様にご提案をし内角部分はR形状にして加工時間・コストダウンを行っております。
