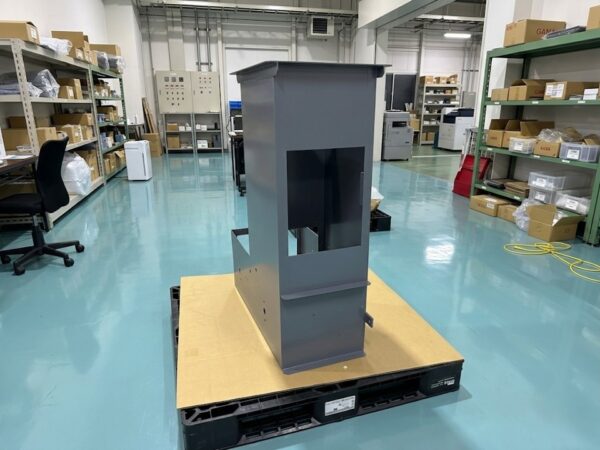

昇降機用 大型板金架台

本事例は、自社製品である食品用昇降機に使用する大型板金架台です。切断・曲げ・溶接・穴加工・グレーの粉体塗装までを当社の協力企業で一貫製作しています。

本部品は、1枚の板材を連続曲げ加工することで角筒形状を成形しています。大判かつ高さのある形状を箱曲げで仕上げるには、プレスブレーキの加圧力・金型選定・曲げ順序の最適化が不可欠です。曲げ順序を誤ると後工程で金型が干渉して加工不能となるため、展開図設計の段階から曲げ工程を想定した形状検討を行っています。

前面には大型の開口部が設けられており、内部機構へのアクセスや点検に対応した構造です。開口部周囲は剛性が低下しやすいため、フランジの折り返し加工により強度を確保しています。塗装はグレーの粉体塗装を採用し、下地処理を施した上で均一な膜厚を確保しています。切断・曲げ・溶接・穴加工・塗装を1社で完結できる当社の協力ネットワークにより、品質管理の明確化と納期短縮を実現しています。
