複合曲げ板金カバー

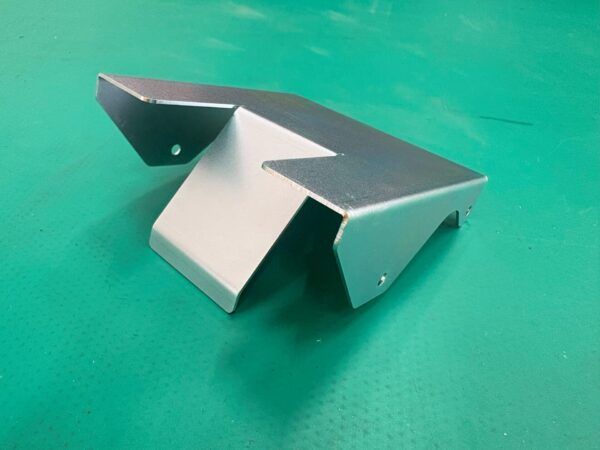

本事例は、輸送業界向けの製品に使用する板金カバーです。1枚の板材を複合曲げ加工のみで立体成形しており、三価クロメート（白）による表面処理を施しています。

本部品は、曲げ箇所が多く、かつ曲げ方向が多方向にわたるため、展開図の設計精度と曲げ順序の管理が製作の難所となります。曲げ順序を誤ると後工程で金型がすでに成形済みの壁面に干渉し、加工不能となるケースがあります。当社の協力企業ではプレスブレーキによる精密曲げ加工と、工程ごとの治具管理により、多方向曲げ品でも安定した寸法精度を確保しています。

また、表面処理は三価クロメート（白）を採用しています。六価クロメートに比べ環境負荷が低く、RoHS指令にも対応した処理方法であり、耐食性と導電性を両立しています。切断・曲げ・穴加工・表面処理を1社で完結できる当社の協力企業ネットワークにより、工程管理の明確化と安定供給を実現しています。
